電阻負載箱主要用于電力、電信等部門及生產廠家的在線大功率UPS、逆變器、開關電源及柴油發電機組的性能檢測、老化等場合。統一分段式功率投入，能耗式工作模式，強制風冷式散熱，大大保證了恒功率放電的可靠性；內部散熱元件采用干式電阻，強制風冷式散熱。用新功耗元件自主知識產權生產，具有功率密度高，無紅熱現象，過熱自動保護功能，在風機不轉的情況下，也不會發生過熱、燒損的情況，安全壽命長；整機采用模塊化設計，操作簡單，維護方便；可根據客戶要求測試電壓、電流等參數，為大功率交流電源設備提供了科學的檢測手段。
電阻負載箱 （ Resistance load box ）分為：直流負載箱和交流負載箱
一、主要功能：
1.可根據性能參數、檢測要求，設定調整放電功率。
2.可設定放電時間：定時時間到自動關斷負載。
3.數字表顯示電壓、電流等參數值。
4.整機采用新型功耗元件，具有過熱自動阻斷的保護功能。
5.交流負載箱（柜）有各種規格，系列齊全。有純阻性負載或阻性、感性、容性負載。
6.具有并機功能。
二、功能選擇
1.電阻負載柜[1] ：數字表顯示：功率、電壓、電流檢測值。
2.智能交流負載柜（LED）：0.5級多功能數字專用儀表，檢測并顯示：交流電壓、電流、有功功率、功率因數、頻率。可通過RS485微機接口，實現與PC機通訊。
3.智能交流負載柜（LCD）：專用液晶儀表顯示：交流電壓、電流、有功功率、功率因數、電壓頻率；并有1-40次諧波分析。可通過RS485微機接口，與PC機實現通訊。
三、電阻負載箱ACLT功能補充
1. ABC三相感性電流值及ABC三相容性電流值直接分別獨立顯示于控制面板，交流諧振點癥狀直接顯示于面板上。
2. ACLT內置的阻性負載、感性負載及容性負載最小標準功率為0.01K，步進幅度0.01K，負荷功率連續可調，可精確模擬交流諧振發生及滿足逆變器防孤島保護功能檢測需要。
3. 阻性負載采用合金電阻元件，測試過程不會由于阻性負載元件發熱而引起阻值熱漂移。
4. ACLT內置電感采用磁路式可控式的負載電感負載元件，滿足220V/50Hz工況下0.01KVA功率調節要求，滿足長時間加載測試過程電感阻抗功率不會發生變化。
5. 電感負載采用低損耗元件，保證電感負載在標稱工作電壓下的電流諧波（THD）不超過2%，10K以上檔位的電感元件內含阻性寄生量小于1%以下。
6. 內置電容采用UL認證標準CBB電容器，滿足220V/50Hz工況下0.01KVAR功率調節要求，滿足長時間加載測試過程電容阻抗功率不會發生變化。
7. ACLT 內置電容負載每一支路必須增加有防短路專用保護電路模塊，避免電容器元件在測試過程發生短路燒毀主機。
8. 內置電容負載元件內含的阻性及感性寄生量小于1%以下。
9. ABC三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。
可根據性能參數檢測要求，可以通過操作面板或遠程控制臺設置相應的功率，任意組合、設定放電功率。

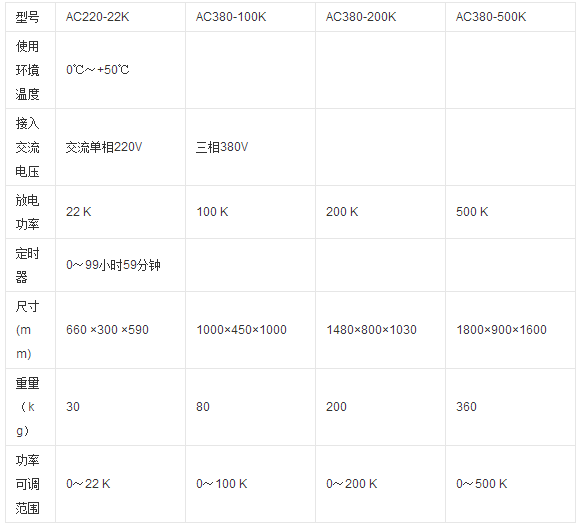

四、技術參數：
規格范圍：電壓 AC220V-400V ，功率 6kVA-1000kVA。
五、深圳市世達負載箱
深圳市世達電阻/電感/電容式自動負載柜專為UPS等大功率的交流電源設備的實驗、老化、電參數性能測試、維護而開發的新型模擬負載。世達科技專業生產,可模擬純阻性、感性、容性負載及混合負載的啟動特性、穩定特性、瞬態特性及輸出參數測試及工作過程。檢測交流電源在接入不同負載時的性能。功率投入統一采用優化分段式，以適應不同負載及不同功率因數的需要。
以上技術信息為世達電子內部文件，僅供學習和參考，不做為實際生產指導標準，敬您留意！
